铁路防护栅栏

发布时间:2019-04-16    点击量:
铁路防护栅栏
铁路防护栅栏

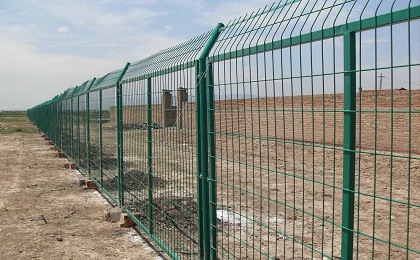

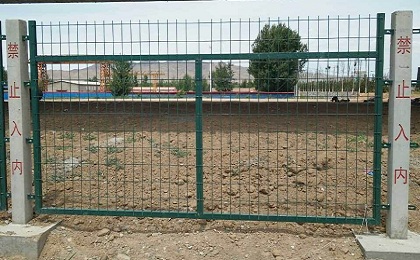

铁路防护栅栏-1铁路防护栅栏-2
铁路防护栅栏铁路防护栅栏

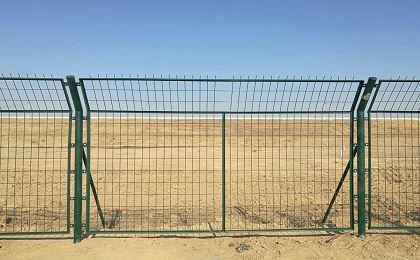

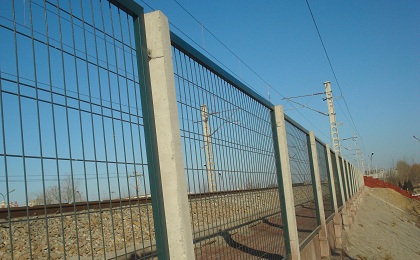

铁路防护栅栏-3铁路防护栅栏-4
铁路防护栅栏铁路防护栅栏

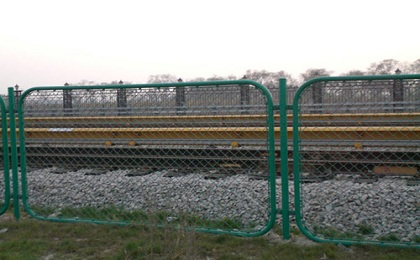

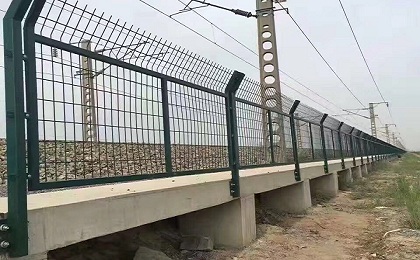

铁路防护栅栏-5铁路防护栅栏-6
铁路防护栅栏铁路防护栅栏

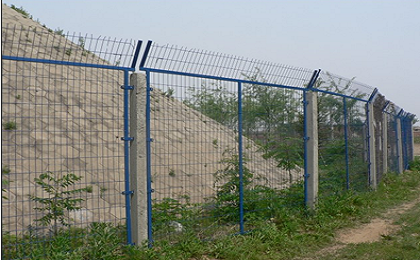

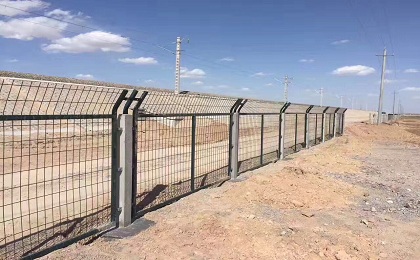

铁路防护栅栏-7铁路防护栅栏-8


                    铁路防护栅栏厂家24小时咨询电话:15100389566  13703182661



铁路防护栅栏介绍:

       1.1铁路防护栅栏主要应用于铁路、高铁两旁防护。

  2.1铁路工程建设通用参考图(铁路线路防护栅栏通线(2012)8001)、(桥下防护栅栏通线(2012)8002)。

  2.2金属网片使用年限按15年设计。

  铁路防护栅栏技术要求

  3.1钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成,防护高度1.8m或1.7m。

  3.2立桩

  立柱采用C30钢筋混凝土预制,截面尺寸120mm*120mm,高度2.2m。预制立柱时,于顶部中间位置,预留42mm*42mm方孔,深度150mm,现场安装时插入带连接板并封口的Q235方管,半用封水材料填充缝隙。方管规格40mm*40mm,厚度2.5mm。矩管插入长度150mm,外露部分向外折30°,垂直高度300mm。

    3.3金属网片

  金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用HPB3006.5mm高线钢丝冷拔加工,规格75mm*150mm(¢4.0mm),上部向外折角30°,垂直高度300mm。

  3.4连接板与螺栓。

  立柱连接板、网片连接板采用90°折角Q235钢板,厚度4.0mm,根据不同使用位置分A、B、C三种形式。连接板与螺栓均采用Q235钢,并镀锌处理,镀锌量270g/m2。连接板的精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。

  3.5金属网片及栅栏门的网片成形后应整体镀锌并进行热涂塑处理,镀锌量270g/m2,浸塑厚度0.8mm~1.2mm,涂塑颜色常规选用墨绿色,天蓝色。涂层应均匀,颜色一致,表面光滑,无流柱,滴瘤、粉泡、漏铁等缺陷。

  网片制造精度要求:长度误差≤2.5mm,高度误差≤3.0mm。

  网片平整度要求:凸起或凹进值≤5.0mm。

  冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差≤3.0mm。

  焊接网片连接板时,连接板焊接位置应严格控制在设计位置,其位置误差≤1.5mm。

  矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊,应选用合适的焊条,使其变形最小。焊接后应清理焊渣。对焊接产生的变形,应进行平整处理。为保证网片自身有足够的强度,网片焊接点的强度应大于1KN,焊接点脱落数小于4%。

  3.5栅栏门

  栅栏门根据工务、电务等设备检查和维修施工作业的需要设置。

  钢筋混凝土立柱金属网片防护栅栏可采用单开门或双开门两种形式。单开宽度1.5m,双开宽度3m,其网片形式与防护栅栏保持一致,并通过销铀、销铀套与立柱连接。

  3.6所有螺栓均采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸需有专门工具,根据不同连接点的厚度,选用图集中不同尺寸的防盗螺栓,螺帽拧紧固定后螺栓头部采用焊机现场点焊固定,防止螺帽松动。
