桥梁防落网图纸资料

发布时间:2020-11-22    点击量:

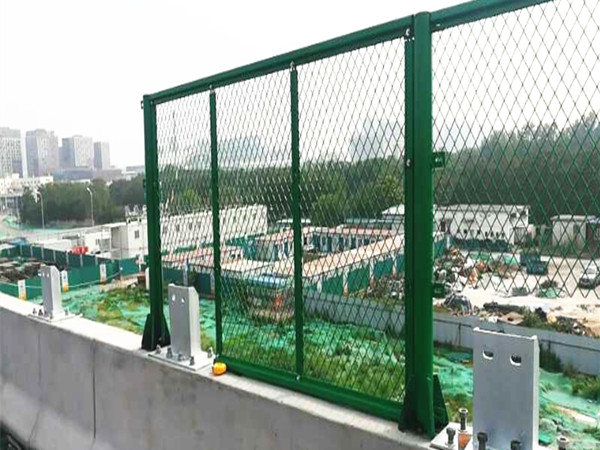

  桥梁防落网适用于采用混凝土护栏的上跨桥,桥梁防落网设置间距为2m,膨胀螺栓外露部分需妥善保护,桥梁防落网立柱与连接板,接地扁钢应焊为一体,连接板通过膨胀螺栓固定;

桥梁防落网除紧固件、膨胀螺栓采用热浸镀锌处理外,其它构件先进行热浸锌后再进行喷塑处理,图中点划线为连接板弯曲处。桥梁防落网接地电阻要求小于10,如达不到要求可增加接地体角钢的量,角钢间距5m,用扁钢连接,每处防落物网端部接地时便刚和角钢长度以现场实际发生的工程量为准,有疑问和未尽事宜请及时与设计人员联系。

所有钢构件均采用A3钢,其力学性能应符合GB/T13793要求,施焊前要求各单体矫正平直并除去毛刺。桥梁防落网焊接部位要求过度圆滑,无焊渣、虚焊、气孔等焊接缺陷,构建组焊成型后需进行整体矫正,整形后的整体曲翘度不得大于7mm,喷塑层必须均匀、亮泽,不得存在针孔、流淌堆积,涂层厚度>0。25mm,颜色为绿色,仿佛要求具体参见GB/T18226《公路交通工程钢构件防腐技术》

桥梁防落网紧固件做热浸镀锌,镀锌量为120g/㎡,纵向每隔60m或转向处设置一道斜撑,斜撑为厂家配套生产。桥梁防落网立柱底部对穿钻孔,孔径=11mm,施工安装立柱时穿30cm长钢筋,增强立柱稳定性。
